1. Introduction et application

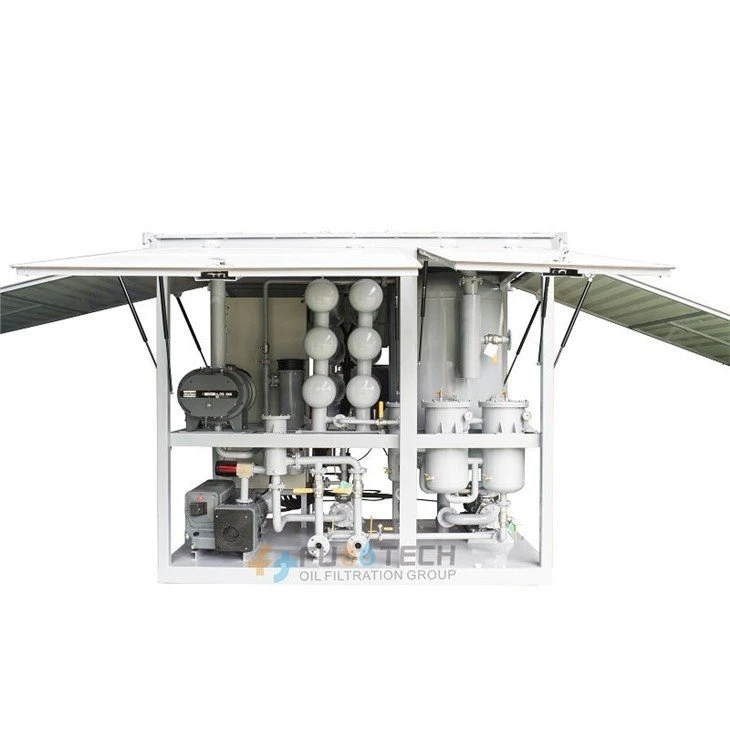

Série ZYD-U Ultra High-forte Vacuum Transformateur L'équipement de traitement d'huile développé par le groupe Fuotech en 2006 est spécialement conçu pour la filtration, la déshydratation et la dégasfication des huiles isolantes, y compris les huiles de transformateur, le polybutène et les fluides de silicone dans les équipements électriques ultra haute tension.
La grille ultra haute tension (UHV) est nommée "Haut-chemin électrique" qui présente une grande capacité, une longue distance et une perte faible. Il y a 500kV AC, 750kV AC, 1000kV AC, ± 660kV DC, ± 880kV DC, etc.

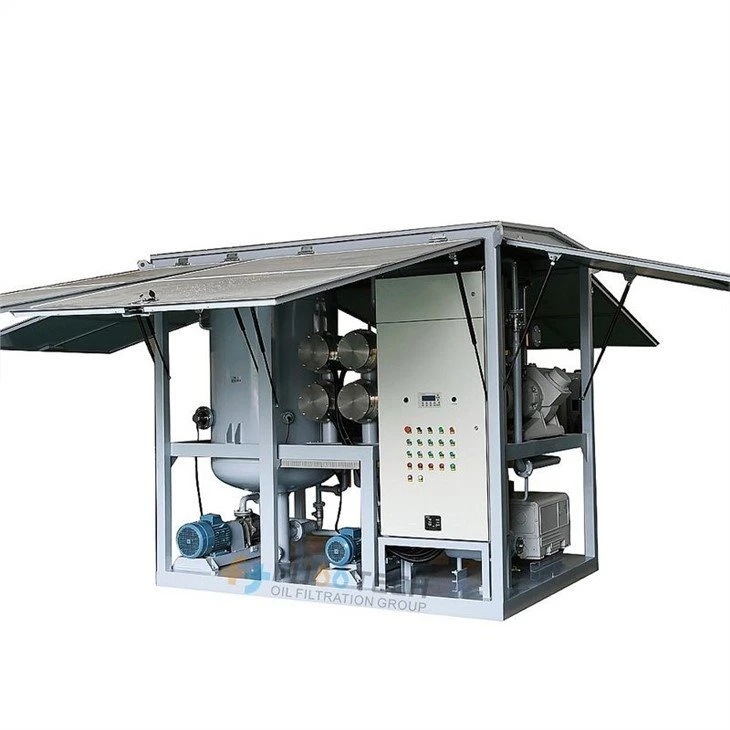

La machine de purification d'huile de transformation (EHV) ZYD-U série ZYD-U est très puissante pour les capacités de dégazage, de déshydratation et de filtration de l'huile d'isolation ou de transformateur. Il s'applique à l'entretien des transformateurs sur place et à la purification profonde de l'huile de transformateur nouvelle, de l'huile de transformateur importée, de l'huile d'inductance mutuelle et de l'huile de transformateur ultra haute tension. Il peut également être utilisé pour le remplissage de vide à l'huile de transformateur et le fonctionnement de séchage à l'aspirateur.
2. Fonctions principales et performances
1) déshydratation rapide sur le vide, dégât et élimination des particules
2) Convient pour la construction, l'installation, l'entretien et l'inspection sur place de l'équipement de transmission et de transformation de grande puissance.
3) Utilisé pour la purification profonde des produits pétroliers des condensateurs, transformateurs et transformateurs à ultra-tension.
4) Utilisé pour le traitement de déshydratation profonde des produits pétroliers qui nécessitent une très faible teneur en humidité telle que l'huile réfrigérante pour les compresseurs de climatisation.
5) a la fonction de remplissage d'huile et de régénération pour le transformateur.
6) Utilisé pour la circulation de l'huile et le séchage des transformateurs.
7) Avaïble pour procéder à un pompage sous vide et à l'injection d'huile de vide pour le transformateur.
8) En raison de la conception à double vacuum à double étage, il est plus avantageux à utiliser dans des zones à haute altitude.
3. Paramètres techniques
|
Paramètres |
Modèle/Unité |
Zyd-u -100 |
Zyd-u -150 |
Zyd-u -200 |
Zyd-u -300 |
|
Débit |
L/H |
6000 |
9000 |
12000 |
18000 |
|
Degré de vide ultime |
Pennsylvanie |
Moins ou égal à 5 |
|||
|
Degré de vide de travail |
Pennsylvanie |
Moins ou égal à 30 |
|||
|
Pression de décharge de travail |
MPA |
Moins ou égal à 0. 5 |
|||
|
Plage de contrôle de la température |
degré |
20 - 80 |
|||
|
Température de fonctionnement |
degré |
40 ~ 65 |
|||
|
Alimentation électrique |
|
380V, 50Hz, 3 phases (ou selon vos exigences) |
|||
|
Température ambiante |
|
-25 - 55 degré |
|||
|
Bruit de travail |
db (a) |
65 ~ 90 |
|||
|
Puissance de chauffage (ajusté disponible) |
Kw |
66 |
90 |
132 |
180 |
|
Puissance totale |
Kw |
72 |
105 |
150 |
200 |
|
Entrée / sortie |
MM |
Φ32 |
Φ40 |
φ50 |
φ65 |
|
Poids |
Kg |
1200 |
1600 |
2200 |
3000 |
|
Dimension |
MM |
2200×1700×2450 |
2500×1950×2500 |
2850×2050×2600 |
3600×2500×3100 |
|
Résultat de l'huile après filtration |
Humidité (teneur en eau) inférieure ou égale à 3 ppm |
||||
|
Contenu en gaz inférieur ou égal à 0. 01% (vol) |
|||||
|
Degré d'impuretés (précision de filtration) inférieure ou égale à 0. 5 micron (pas de carbone gratuit) |
|||||
|
Tension de panne (résistance diélectrique) supérieure ou égale à 75 kV |
|||||
|
Point de flash supérieur ou égal à 145 degrés |
|||||
|
Granularité 5 ~ 50 μm (dans un échantillon d'huile de 100 ml) inférieur ou égal à 500 nos |
|||||
|
Propreté inférieure ou égale à NAS 1638 GRADE 6 |
|||||
Remarque: 1. La dimension et le poids seront modifiés avec la modification des spécifications techniques.
2. Toutes les spécifications peuvent être personnalisées conformément aux exigences du client.
4. Caractéristiques
1). Disponible en différentes capacités: 3, 000 - 30, 000 lph.
2). Fonctionne comme une déshydratation sous vide ultra élevée.
3). La technologie UK G est adoptée pour éliminer les traces d'eau, dissous de l'eau efficace et approfondie.
4). Le filtre évalué jusqu'à 1 microns empêche les particules d'entrer dans le transformateur. Atteint mieux que NAS -6.
5). Maintient le niveau de gaz dissous, le niveau d'acidité, le delta du bronzage, la résistance spécifique, la résistivité.
6). Adoptez le système de protection entre verrouillé, qui relie la pompe à huile, le radiateur et le capteur de niveau liquide, en évitant le chauffage vierge, le pompage vierge, la fuite d'huile et la fuite d'électricité. S'il y a un défaut, la machine sera désactivée automatiquement.
7). Capteur PPM d'humidité en ligne (facultatif).
8). Kit de test BDV monté (facultatif).
9). Option de laboratoire complète.
10). Commission et graisse sur place éventuellement.
11). PLC, ce qui rend l'ensemble de l'opération automatiquement en option.
5. Nos principaux clients et partenaires
6. Emballage, Livraison, Expédition et paiement
7. Projets sur place
8. Certificats
10. Service après-vente
* Deux (2) ans garantissent la qualité du produit. (Les pièces endommagées sont facturées).
* L'entretien de maintenance et de pièces de rechange permanente.
* Conception gratuite des luminaires comme les clients requis.
* Formation gratuite pour l'installation et le fonctionnement des employés de l'usine.
* Commission et formation facturables sur le site de travail du client
